中央控制器

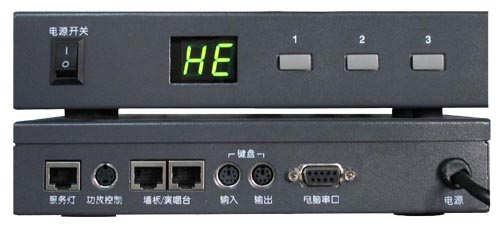

中央控制器使用说明


学习功放遥控器操作：
把厂家所配的接收头插在＜键盘输入＞接口上，然后按住中控器面板上的＜2，3＞两键，打开电源，中央控制器上的数字显示器显示――。
1． 选定
按中控器面板上的＜1＞键表示＋
按中控器面板上的＜2＞键表示－
一直调整到数字显示为功放模式：A－　　　
2． 选定模式后，按中控器面板上的＜3＞确定，进入学习状态。
3． 选择键码：

显示=01　　服务灯	显示=02　　切歌	显示=03　　暂停	显示=04　　音量＋	显示=05　　音量－
显示=06　　麦克风＋	显示=07　　麦克风－	显示=08　　变调＋	显示=09　　变调中	显示=10　　变调－
显示=11　　重唱	显示=12　　原伴唱	显示=13　　静音	显示=14　　摇滚	显示=15　　抒情
显示=16　　唱将	显示=17　　流行	显示=18　　喝彩	显示=19　　爱的宣言	显示=20　　起哄

或按墙板键直接选定
例如：麦克风＋，选择键码时按中控器面板上的＜1＞＋使显示06;或按墙板麦克风＋，显示06，
1）：按遥控器的相应键，学习成功的数字显示器显示＜02＞
2）：再按一次遥控器的相应键，学习成功的数字显示器显示＜03＞
遥控器的这个键学习完毕，重复操作：1）―2）学习另一键，直到学习完成。
　　　　学习完成后，关掉电源然后重新开机，中央控制器的数字显示器显示＜HE＞，这时可正常使用打操作。

学习键盘键值的操作：
把计算机键盘插在＜键盘输入＞接口上，然后按住中控器面板上的＜2,3＞两键打开电源，中央控制器的数字显示器显示――。
1． 模式选定
按中控器面板上的＜1＞键表示＋
按中控器面板上的＜2＞键表示－
一直调整到数字显示为键盘码模式：P－
2． 选定模式后按中控器面板上的＜3＞确定，进入学习状
3． 选择键码

显示=01　　服务灯	显示=02　　切歌	显示=03　　暂停	显示=04　　音量＋	显示=05　　音量－
显示=06　　麦克风＋	显示=07　　麦克风－	显示=08　　变调＋	显示=09　　变调中	显示=10　　变调－
显示=11　　重唱	显示=12　　原伴唱	显示=13　　静音	显示=14　　摇滚	显示=15　　抒情
显示=16　　唱将	显示=17　　流行	显示=18　　喝彩	显示=19　　爱的宣言	显示=20　　起哄

例如：切歌，选择键码按中控器面板上的1表示＋，2表示－，使中央控制器的数字显示器显示02，或直接按墙板的“切歌”键，使显示02，
　　　1）：按键盘的相应键的键值，中央控制器的数字显示器显示＜－2＞，无须再按，稍后会自动跳到＜－3＞表示学习成功。如果直接跳到＜－3＞表示这键还没有学习好，要重新再学。
　　　这时墙板上的这个键学习完毕，生复操作1）学习其它键，直到学习完成。
　　　学习完后，关掉电源重新开机，就可正常使用。

中央控制器之间的的传输操作：
    学习好的母机中央控制器进入学习状态(显示--),按1键进入传输模式(显示0-).要传输的中央控制器也要进入学习状态(显示--),按两下1键进入传输模式(显示1-).用一条网线连接在这两台中央控制器的墙板接口上,然后要传输的中央按制器按3键,再按学习好的母机中央按控制器的3键.即可传输.传输完成后母机显示03。

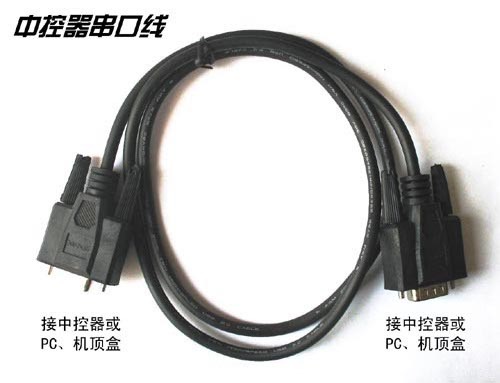

串口通讯模式
通讯数据参数设定为：4800，N，8，1
PC－＞BOX：　data(1byte)
Dat=0x01           服务灯                Dat=0x10      摇滚
Dat=0x02　　　切歌                    Dat=0x11      抒情
Dat=0x03　　　暂停　                Dat=0x12      唱将
Dat=0x04　　　音量＋                Dat=0x13      流行
Dat=0x05　　　音量－
Dat=0x06　　　麦克风＋
Dat=0x07　　　麦克风－
Dat=0x08　　　变调＋
Dat=0x09　　　变调中
Dat=0x0A　　　变调－
Dat=0x0B　　　重唱
Dat=0x0C　　　原伴唱
Dat=0x0D　　　静音
